- Функциональные возможности:
- Резонансный AC/DC преобразователь 300 Вт с активным ККМ
- Измерение коэффициента мощности потребления от сети, напряжения и тока сети
- Измерение выходного напряжения и тока
- Балансировка и термокомпенсация 4х аккумуляторных батарей 17Ач
- Анализ состояния каждой из 4-х АБ путем измерения их внутренних сопротивлений
- Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети"
- "Восстановление сети"
- "Перегрузка источника питания"/"Перегрузка источника устранена"
- "Неисправность источника питания"/"Восстановление питания"
- "Неисправность батареи"
- "Ошибка теста АБ"
- "Разряд батареи"
- "Требуется замена батареи"
- "Восстановление батареи"
- "Тревога взлома"/"Восстановление зоны контроля взлома"
- "Отключение/подключение выходного напряжения"
- "Повышение температуры"/"Температура в норме"
- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- Напряжения и тока сети
- Коэффициента активной мощности сети
- Напряжения АБ
- Напряжения на выходе
- Тока нагрузки
- Тока заряда/разряда АБ
- Внутреннего сопротивления каждой АБ
- Защита с автоматическим восстановлением работоспособности от:
- Превышений входного и выходного и напряжений
- Перегрузок по входу и выходу
- "Переполюсовки" каждой из 4-х АБ
- Замыкания клемм подключения АБ
- Интеллектуальный контроль аккумуляторной батареи:
- Анализ состояния каждой из 4-х АБ путем измерения их внутренних сопротивлений
- Измерение емкости АБ (при разряде)
- Балансировка АБ
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки
- Программируемый таймер-счетчик времени наработки АБ
- Отключение АБ при ее разряде
- Автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса (Термокомпенсация)
- Световая индикация и звуковая сигнализация:
- Наличия сетевого напряжения
- Отсутствия сетевого напряжения
- Наличие или нарушение связи по интерфейсу RS-485
- Короткое замыкание или перегрузка по выходу
- Заряд АБ
- Отсутствие АБ
- Отключение АБ при ее разряде
- Энергонезависимый буфер событий
- Релейный выход для сигналов неисправности
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG
- Поддержка мониторинга параметров через программу Shleifes
Каталог

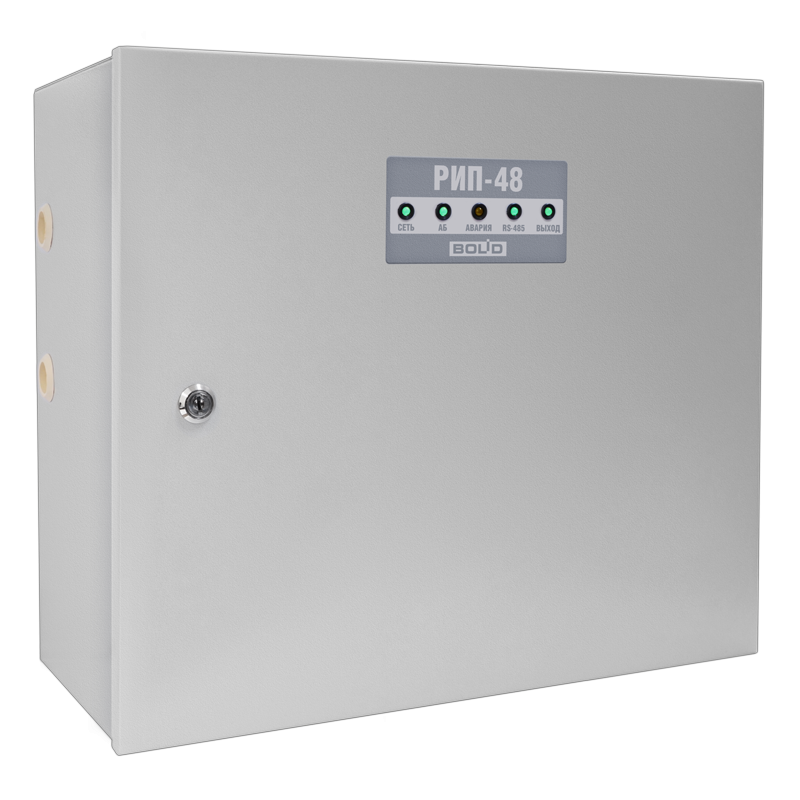

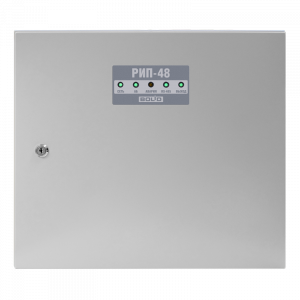

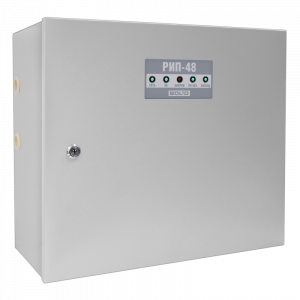

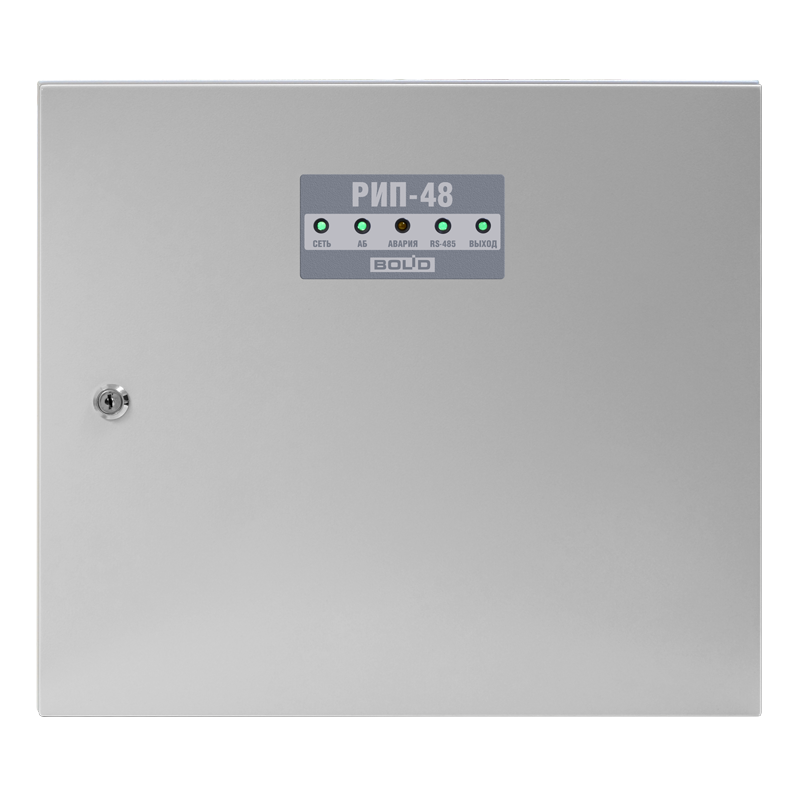

РИП-48 исп.01
- Розн. 22099,32 руб.
- Опт 21249,35 р.
- Кр.опт 20399,38 р.
ОписаниеХарактеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Напряжение сети | (176…255) В | |
| Выходное напряжение | при питании от сети | (54±2) В |
| при питании от АБ | (40…56) В | |
| Номинальный выходной ток | 4 А | |
| Максимальный выходной ток | 5,5 А | |
| Максимальная мощность, потребляемая от сети | 330 ВА | |
| Собственный ток потребления от АБ | не более 30 мА | |
| Емкость АБ | 17Ач (4 шт.) | |
| Световая индикация | 5 светодиодных индикаторов для отображения режимов работы и неисправностей | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | есть | |
| Интерфейс | RS-485, протокол Modbus-RTU | |
| Буфер событий | 95 событий | |
| Релейный выход ("Неисправность") | 1 шт., оптореле | |
| Максимальное напряжение и ток коммутации реле | 80 В, 50 мА | |
| Рабочий диапазон температур | от минус 10 до +40 °С | |
| Относительная влажность | До 93% | |
| Тип корпуса, степень защиты IP | М3 (IP30) | |
| Габаритные размеры | 450х400х210 мм | |
| Масса РИП без батареи/с батареей | Не более 8 кг / 36кг | |
| Средний срок службы | 10 лет | |
| Программирование РИП | Программа "UProg" | |
| Подключение РИП (сечение проводов) | Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм |
|
| Тип монтажа | Настенный, навесной | |
